TIMM - Das Technisch Industrielle Miniatur Mikroskop

TIMM - Das Miniaturmikroskop



Kundenspezifischer Aufbau mit Motor, motorisierter Zusatzachse und Schmutzschutz.

Wasserdichtes TIMM im Aquarium

Kompakte Baugröße (155 mm x 22 mm) inklusive Kamera

Geringes Gewicht (100g)

Stufenlose Variation der Vergrößerung von 0,1 bis 400 (TIMM 400)

Extrem hohe Tiefenschärfe

Vergrößerung über 400 durch diverse Aufsatzoptiken

Bei niedriger Vergrößerung keine Zusatzbeleuchtung bei Tageslicht notwendig

Direkt anschließbar an Video, TV & Framegrabber

Leicht in Maschinen zu integrieren

Einfache Handhabung

Vielseitig einsetzbar

Kundenspezifisch erweiterbar durch diverse Aufsätze

Auf Wunsch mit Motorisierung und XY-Support

Auf Wunsch mit definierten Arbeitsabstand und Vergrößerung

NEU: Jetzt auch als wasserdichte Version mehr Infos hier

NEU: Motorisierte Version auch mit Autofocus mehr Infos hier

NEU: Ab Herbst 2003 T.I.M.M. auch kabellos mit Funk und Akkupack

T.I.M.M. ist ein stark miniaturisiertes Videomikroskop mit einer Vielzahl von Einsatzmöglichkeiten. Durch seine geringe Baugröße (155mm X 22mm) und sein geringes Gewicht (ca. 100g) ist es auch dort einsetzbar, wo herkömmliche Mikroskope schon wegen ihrer Größe scheitern. Es läßt sich leicht transportieren, und durch seine kompakte Form kann es auch bei mittleren Vergrößerungen als Handmikroskop eingesetzt werden.

Eine besondere Eigenschaft von T.I.M.M. ist die stufenlose Variation der Vergrößerung. Ohne Objektivwechsel kann die Vergrößerung zwischen 0,1 und 400 verändert werden.
Durch diverse Optiken, die einfach an das Systemschraubgewinde aufgedreht werden, kann die Vergrößerung bis zur Beugungsgrenze des Lichtes erweitert werden.

Bei der Entwicklung des Mikroskopes wurde größter Wert auf Licht-empfindlichkeit des Systems gelegt. D.h., das Mikroskop kann auch für viele Aufgaben nur mit Tageslicht, ohne zusätzliche Beleuchtung, eingesetzt werden.

T.I.M.M. besitzt kein Okular, sondern erzeugt über eine eingebaute CCD-Kamera ein Videobild. Das Bild kann auf einem Fernseher, Video- oder über einen Framegrabber an einem Computermonitor ausgegeben werden.

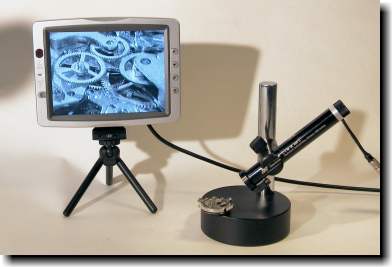

Timm besitzt eine extrem hohe Tiefenschärfe.

Das Mikroskop ist sehr leicht zu bedienen. Am Ende des Mikroskopes ist eine Rändelschraube, mit der die Vergrößerung eingestellt wird. Durch Drehen der Rändelschraube nach rechts wird die Vergrößerung erhöht, nach links vermindert. Mit dem Arbeitsabstand wird die Bildschärfe nachgestellt.

Eine weitere beachtenswerte Eigenschaft des Mikroskopes ist die hohe Tiefenschärfe (siehe Bild oben). Bei einen Betrachtungswinkel von 45 Grad sind, unabhänig von der Vergrößerung, über ca. 85 % der Bildschirmvertikalen scharf.

T.I.M.M. wird in der Grundversion betriebsbereit mit Netzteil und Videokabel ausgeliefert. Durch seine Kompaktheit ist ein leichter Einbau in Maschinen und Anlagen möglich. Zusätzlich zur Grundversion bieten wir unterschiedliche Erweiterungs- und Zubehörteile an. Wir haben speziell für T.I.M.M. unterschiedliche Stative und Aufsätze (LED-Leuchtring, Vorschaltoptik) entwickelt. Für die digitale Bildverarbeitung des Mikroskopbildes am PC oder Laptop haben wir diverse Framegrabber und eine Meßsoftware im Angebot.



Stufenlose Vergrößerung von 0,1 bis 400-fach.



Stufenlose Vergrößerung von 0,1 bis 400-fach.



Stufenlose Vergrößerung von 0,1 bis 400-fach.



Stufenlose Vergrößerung von 0,1 bis 400-fach.



Stufenlose Vergrößerung von 0,1 bis 400-fach.



Stufenlose Vergrößerung von 0,1 bis 400-fach.

Einsatzgebiete

Unten aufgeführt finden Sie einige Anwendungsbeispiele:

In der Robotik, zur Prozesskontrolle und Bildverarbeitung.

Integration in unterschiedlichen Maschinen und Geräten.

Materialinspektion für kleine Bauteile und Strukturen in der Mechanik, Optik und Elektronik.

Als Messmikroskop.

In der Qualitätssicherung mit Bildverarbeitung.

In der Medizin für Hautinspektion und anderes.

Für Präsentationen von Kleinstteilen auf Messen.

Schulung und Ausbildung.

Palleontologie und Geologie.

Restauration von Kunstwerken.

Inspektion von Lackschäden in der Automobilindustrie.

Als motorisiertes Remote Control Mikroskop in radioaktiven Räumen.

Zur Prozesskontrolle in Werkzeugmaschinen.

In der Gewässerkunde als Unterwassermikroskop.
